Projet : École Nationale Supérieure d’Architecture de Lyon
Segment : Établissement scolaire
Pays/Ville : Vaulx-en-Velin, France
Architecte : Studio Shibumi avec Matthieu Cambuzat
Poseur : Marion Isolation avec Florent Poizat
Société d’étude acoustique : Peutz
Société Continuum France : Valentin Bedouet
Photographe : Shoootin
Année de production : 2024
La rénovation acoustique : un projet au service de l’apprentissage

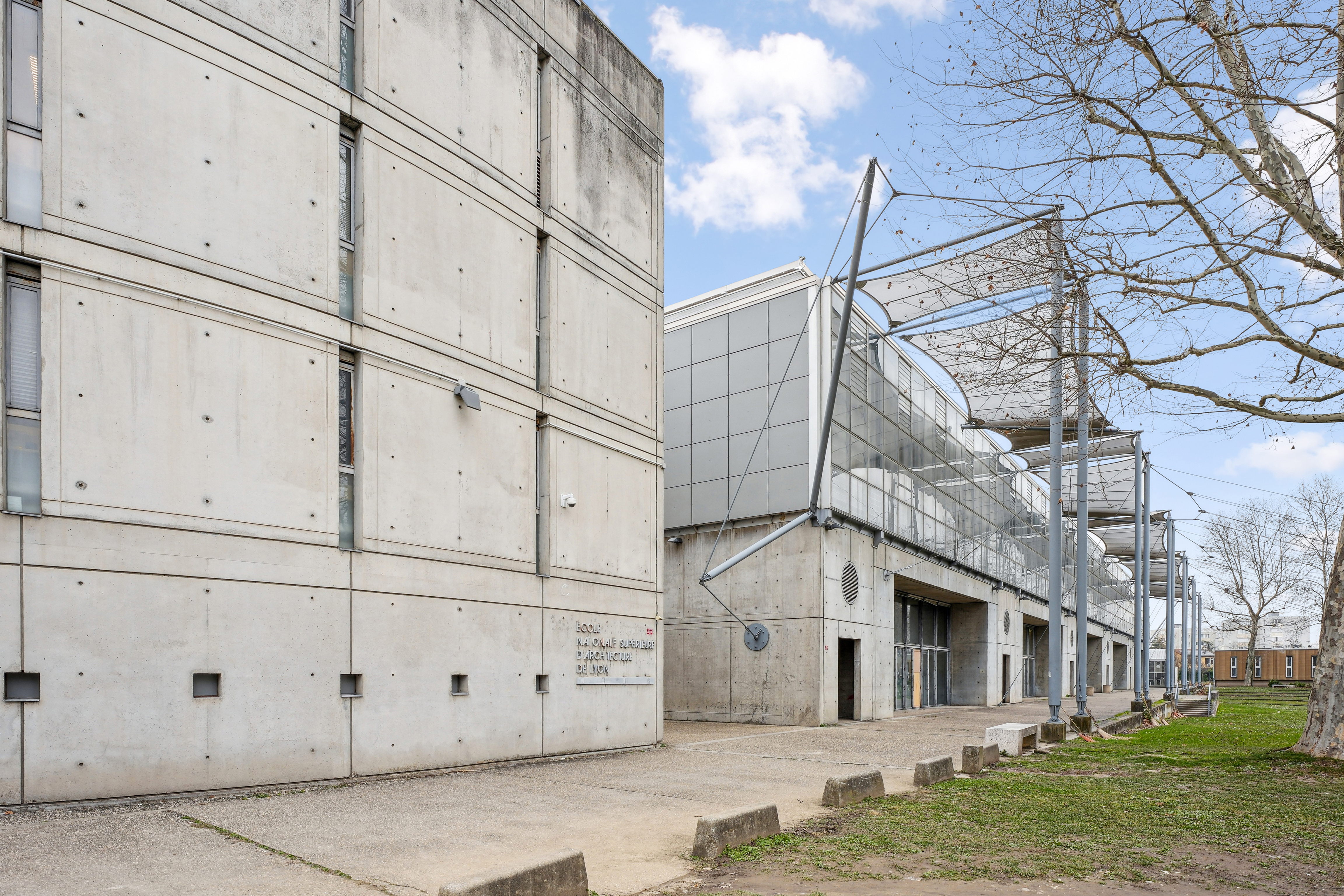

L’École Nationale Supérieure d’Architecture (ENSA) de Lyon, bâtie dans les années 1980, est un lieu emblématique où enseignement et création architecturale s'harmonisent.
Malgré son charme, le bâtiment a révélé des dysfonctionnements acoustiques au fil du temps, affectant la qualité des échanges dans certains espaces.
Afin de répondre à ces problématiques, un ambitieux projet a été lancé dans une salle de classe servant de prototype pour une rénovation plus large.

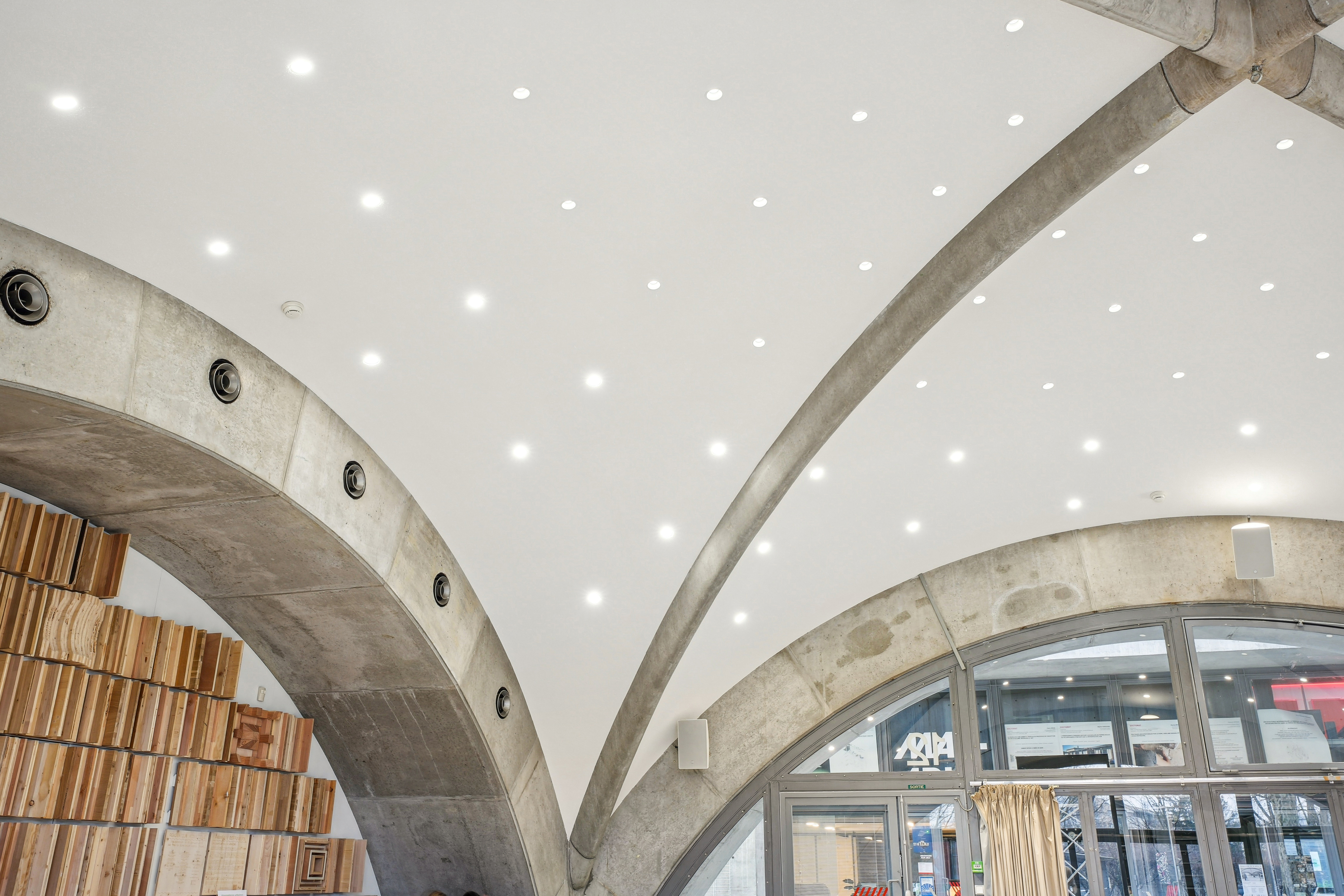

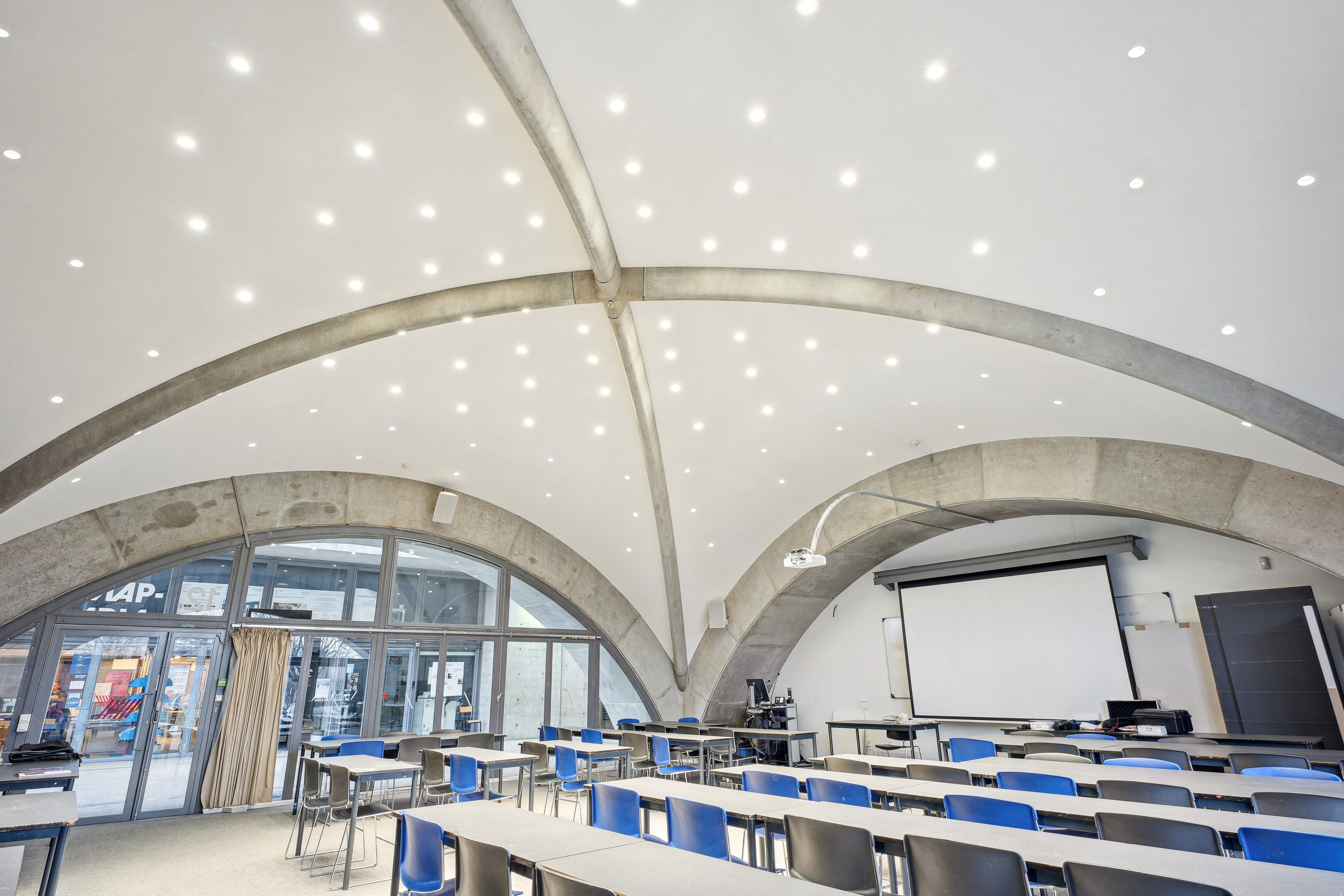

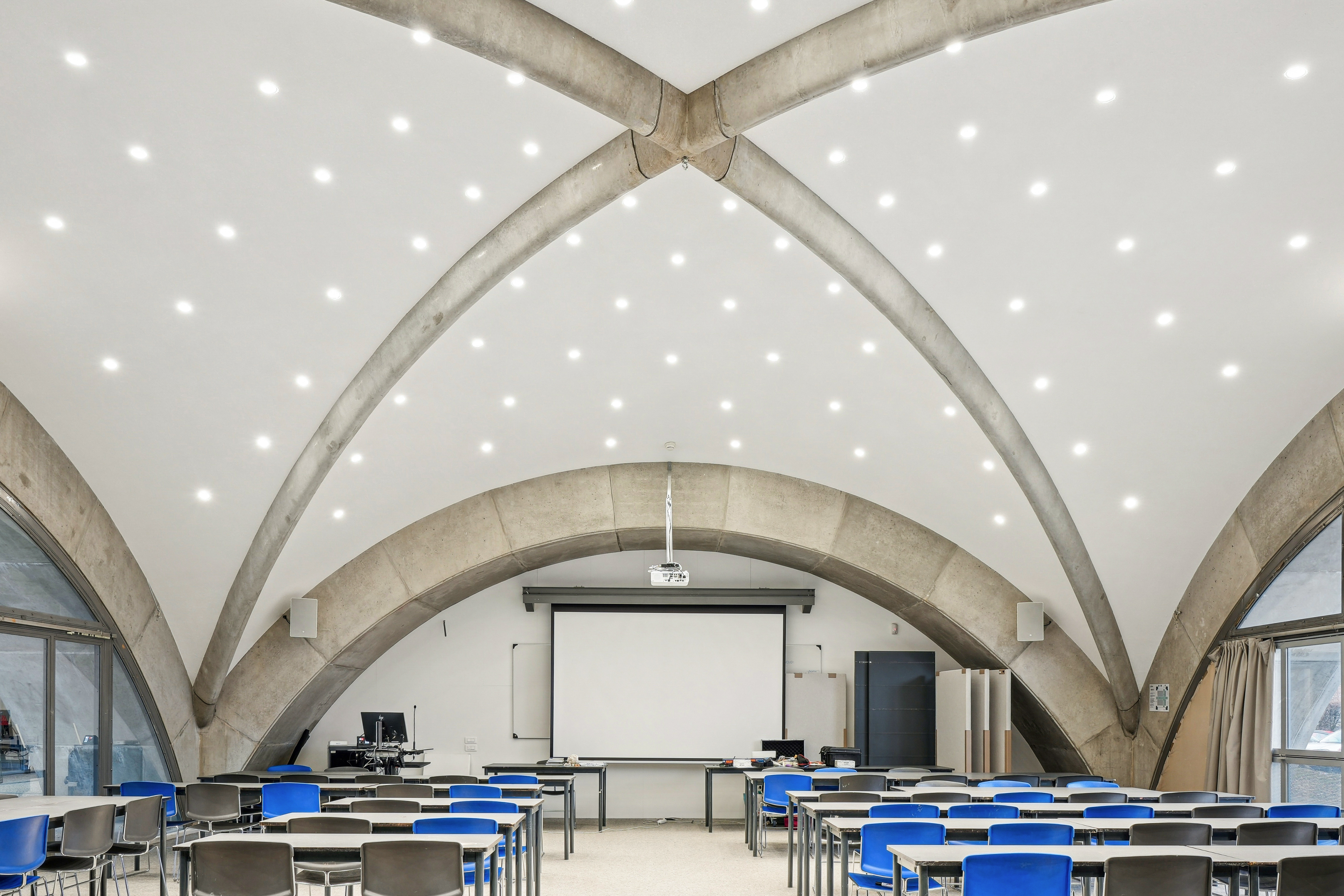

Cette grande salle de 143 m² se distingue par son impressionnant plafond voûté, composé de quatre grandes coques courbées.
Cette architecture singulière, à la fois esthétique et technique, nécessitait une attention particulière pour intégrer une solution acoustique adaptée.
Le défi résidait dans la capacité à épouser parfaitement ces courbes tout en optimisant l’intelligibilité des échanges, un enjeu majeur dans un environnement d’enseignement.
Acoustique en classe : un enjeu clé pour enseignants et élèves
L’acoustique joue un rôle essentiel dans les établissements scolaires. Pourtant, selon une étude OpinionWay menée auprès de 318 enseignants¹, 66 % d’entre eux jugent leur salle de classe bruyante.
Ce phénomène n’est pas sans conséquences : fatigue, stress, anxiété, migraines, troubles de la voix et de l’audition, voire problèmes de tension.
Les élèves sont aussi impactés : 86 % estiment leur établissement trop bruyant, d’après un autre sondage réalisé auprès de 506 élèves².
¹ Sondage OpinionWay pour Saint-Gobain Ecophon et La Semaine du Son, (01/2022).
² Sondage OpinionWay pour Saint-Gobain Ecophon et La Semaine du Son, (01/2020).
Un projet collaboratif
Ce projet a été porté par une véritable synergie entre plusieurs parties prenantes, chacune apportant son expertise pour mener à bien cette initiative.
Étudiants, enseignants, architectes et professionnels expérimentés ont tous contribué à la réalisation de ce traitement acoustique :
- Studio Shibumi, avec l'architecte Matthieu Cambuzat, qui a supervisé la conception.
- Marion Isolation, représentée par Florent Poizat, poseur agréé Fade, en charge de l'installation de l'enduit acoustique Ecophon Fade™ Duo.
- Peutz, bureau d'études acoustiques dirigé par Emmanuel Pradeilles, qui a réalisé une modélisation détaillée pour mesurer deux indicateurs clés : le temps de réverbération et le STI (Speech Transmission Index). Ces mesures ont permis d’évaluer et d'optimiser l'intelligibilité de la voix dans la salle de classe.
- Les étudiants de l’établissement, qui se sont mobilisés pour contribuer à la création de la solution acoustique.
- Les enseignants, qui ont accompagné les étudiants tout au long de leur projet pour en assurer la bonne réalisation.
Trois dimensions d’amélioration acoustique
Le projet d’amélioration acoustique s’est découpé en trois dimensions :
- Un traitement acoustique dit « caché » au niveau du plafond, avec une solution acoustique lisse et efficace.
- Un traitement acoustique qui soit « visible » et design.
- Une solution acoustique « mobile », qui soit déplaçable au sein de la salle.
1. Un traitement acoustique caché :

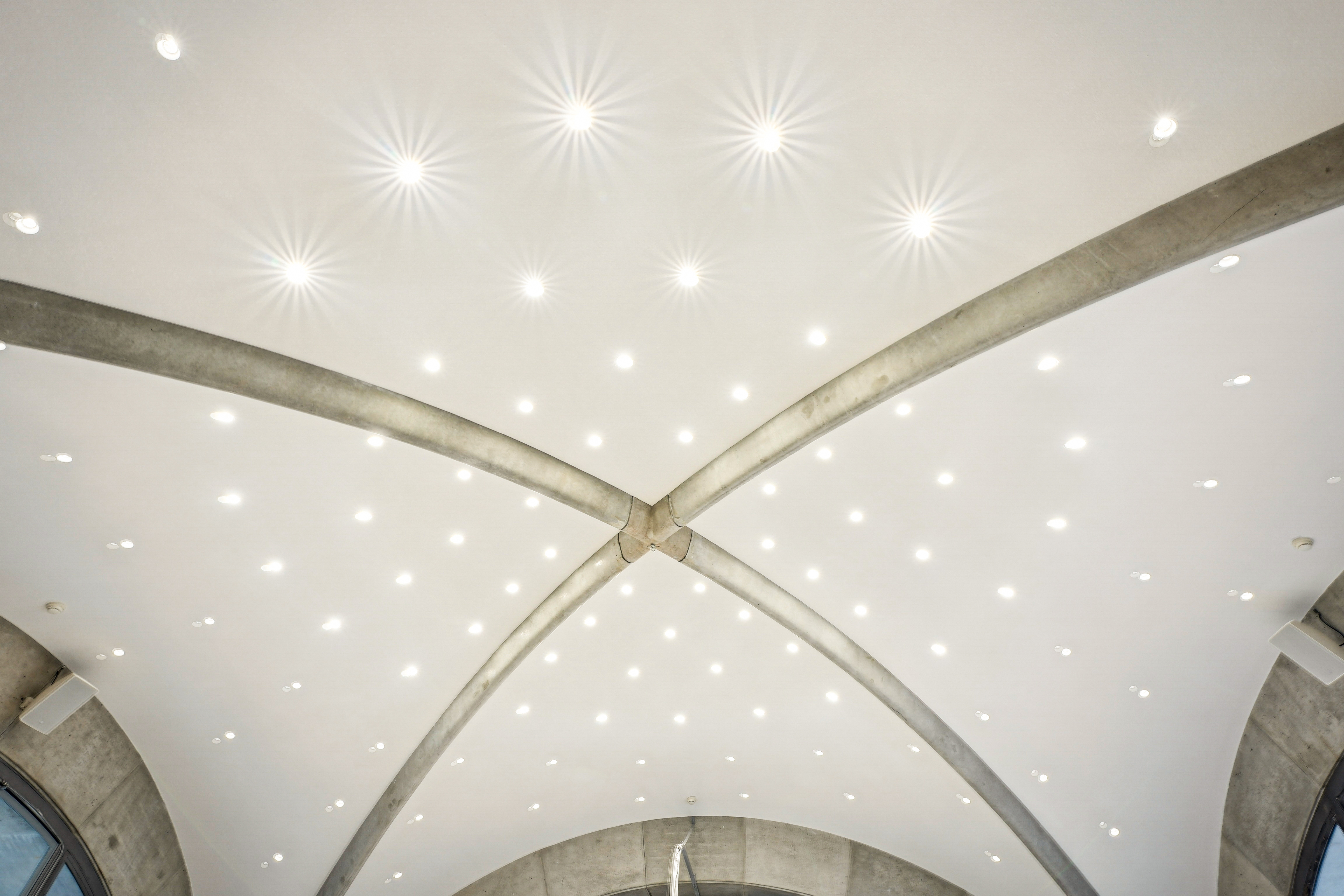

L’enduit acoustique Fade™ Duo de chez Saint-Gobain Ecophon a été choisi comme solution pour le plafond avec une surface d’environ 100 m2.

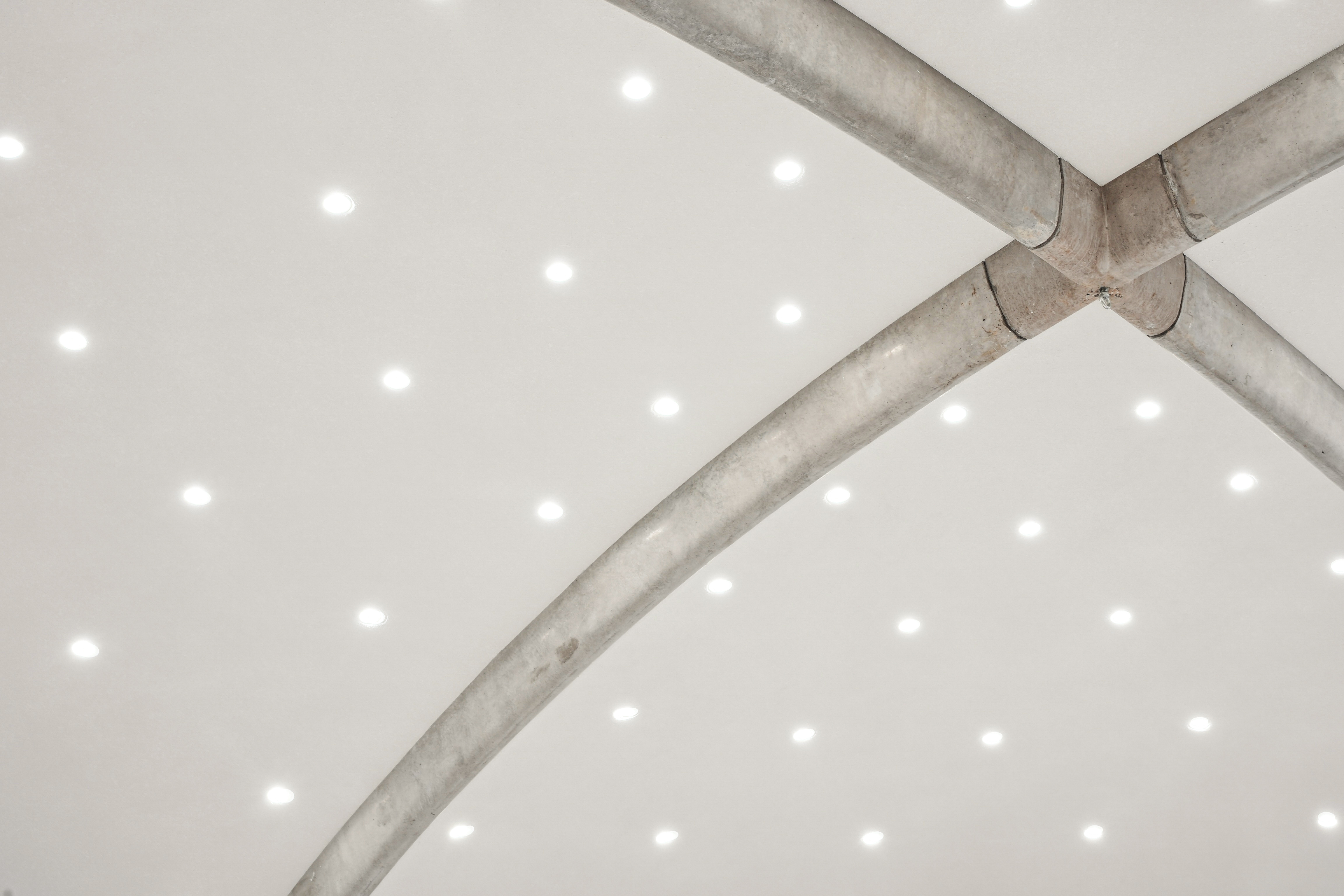

La solution Fade est un enduit acoustique appliqué par pulvérisation, conçu pour s’adapter aussi bien sur des surfaces droites que sur des plafonds voûtés. Elle permet d’obtenir un rendu homogène et continu, même sur les structures les plus complexes.
Grâce à ses panneaux en laine de verre, composés d'au moins 65 % de contenu recyclé, il atteint une absorption acoustique de classe A avec un aw allant jusqu’à 0,90, réduisant significativement le temps de réverbération dans la salle.
Il offre une finition ultra-lisse et monolithique, sans joints apparents, préservant ainsi l'esthétique architecturale existante tout en améliorant l'intelligibilité des échanges, essentielle dans un environnement éducatif.
2. Un traitement acoustique visible et design :
Un groupe de 10 étudiants à dessiner et conçu des diffuseurs acoustiques en bois recyclé de différente nature (bois massif, bois lamellé-collé), permettant de combiner fonctionnalité et design.
L’objectif de ce projet était double : expérimenter les possibilités offertes par le bois et intégrer la notion d’acoustique au projet. En dispersant les ondes sonores, les diffuseurs permettent d’adoucir leur intensité et d’améliorer la clarté de la parole, créant ainsi un environnement plus agréable.
Au-delà de leur efficacité acoustique, ces diffuseurs apportent une touche chaleureuse et pédagogique au projet.
3. Une solution acoustique mobile et innovante :
Une dizaine de claustras acoustiques mobiles, fabriqués par l’entreprise locale Continuum ont été commandés par l’établissement.
Ces claustras en 1800 x 800 en ouate polyester permettent d’apporter une absorption acoustique supplémentaire avec un aw d’environ 0,95 et une absorption acoustique dans les basses fréquences égales à 0,59 pour 63 Hertz.
Ces claustras servent aussi de support d’affiche aux étudiants, grâce à un ajout de renforts métallique sur les côtés et la partie haute des claustras, permettant d’afficher des plans par exemple.
Une étude acoustique révèle les performances de la solution Fade Duo
Le cabinet d’étude acoustique Peutz est intervenu au sein de l’établissement afin de réaliser une analyse au sein de la salle de classe afin de mesurer le temps de réverbération avant et après l’installation d’une solution acoustique au plafond.
Avant toute intervention, les mesures ont révélé un temps de réverbération moyen de 1,9 seconde, un niveau trop élevé pour garantir un environnement propice à l’apprentissage.
L’installation de l’enduit Ecophon Fade™ Duo a permis une amélioration conséquente, réduisant le temps de réverbération, le faisant passer de 1,9 seconde à 0,7 seconde.
Cette optimisation a significativement amélioré le confort sonore de la salle, favorisant ainsi une meilleure compréhension et concentration des étudiants et enseignants, tout cela contribue au bien-être général de tous.
Enfin, après la mise en place de diffuseurs acoustiques en bois, une dernière mesure a été réalisée, affichant une réverbération réduite à 0,6 seconde.
Grâce à ces solutions, la salle bénéficie désormais d’un confort acoustique optimal, offrant des conditions idéales pour l’enseignement et l’apprentissage.
Florent Poizat, poseur agréé de la société de pose Marion Isolation souligne :
format_quote
C’est une superbe solution qui épouse parfaitement la forme du plafond, j’apprécie travailler avec cet enduit.
Florent Poizat, poseur agréé de la société de pose Marion Isolation
Un projet inclusif réussi
Cette salle de classe a été transformée en un espace acoustiquement performant. Le jeu des matières, combinant l’enduit Fade™ Duo, les panneaux en bois et les claustras mobiles, illustre une approche harmonieuse et fonctionnelle de l’espace.
Le projet s’est inscrit dans une démarche participative, avec une forte mobilisation d’acteurs variés :
- Partenariats industriels : Saint-Gobain Ecophon a fourni la solution acoustique Fade™ Duo, adaptée aux contraintes de la salle de classe avec ses grandes voûtes.
- Implication des étudiants : leur participation active, notamment à travers la création des diffuseurs, a permis de renforcer le caractère collaboratif et éducatif du projet.
- Valorisation des entreprises locales : l’établissement a fait appel à Continuum, une entreprise basée à Lyon spécialisée dans la conception et la fabrication de solutions acoustiques pour la conception de claustras acoustiques mobiles.
Un traitement acoustique pour l’ENSA Lyon avec Ecophon
Avec l’enduit acoustique Ecophon Fade™ Duo, l’ENSA Lyon améliore le confort sonore tout en préservant l’esthétique de son architecture.
L’intégration de cette solution performante dans une salle prototype marque une avancée significative dans la recherche de traitement acoustique pour l’établissement. Ce projet pourrait servir de référence pour la rénovation acoustique des cinq autres salles identifiées comme prioritaires.
Le choix des matériaux, l’implication des partenaires et l’engagement des étudiants ont permis de concilier traitement acoustique, innovation et durabilité.
L’acoustique devient ici un véritable levier d’apprentissage, une source d’inspiration pour les futurs architectes et un modèle de collaboration réussie.
